“2015年12月，Ramboll Studio Dreiseitl安博戴水道與KCAP聯合德國GMP團隊參與了<張江科技城創新發展規劃方案國際征集>競賽，經過了上海市規劃和國土資源管理局、上海市浦東新區人民政府及各專家團隊的綜合評審后，於2016年5月24日確認為優勝方案!”
張江科技城：活力大學
上海將發動一場創新革命！
探討城市未來的生活方式以及促進科學進步的研發是全世界人類的共同夢想。在美國有硅谷和由政府主導的高科技產區，在荷蘭有阿姆斯特丹科技園，在德國有柏林未來新能源城市，至于在新加坡有未來城市研究中心等…在面臨全球科學集群網絡間的激烈競爭下, 中國要踏入世界的舞臺以及培育優秀的科研人才，一個具有強大創新影響力的綜合性國家科學中心的建立勢在必行。
張江的背景和規劃愿景
上海張江是與北部外高橋、金橋，南部臨港形成的浦東中部4大產業創新帶。這次規劃要求是建成區作為城市更新以及為未建區新建利用，并結合不同類型人群的活動特征，改善城市基礎設施，完善公共空間體系和服務配套以及注重完善交通和慢行網絡，進一步整合拓展現有科創集群與資源, 創建具有強大創新影響力的綜合性國家科學中心。
圖片版權歸GMP所有

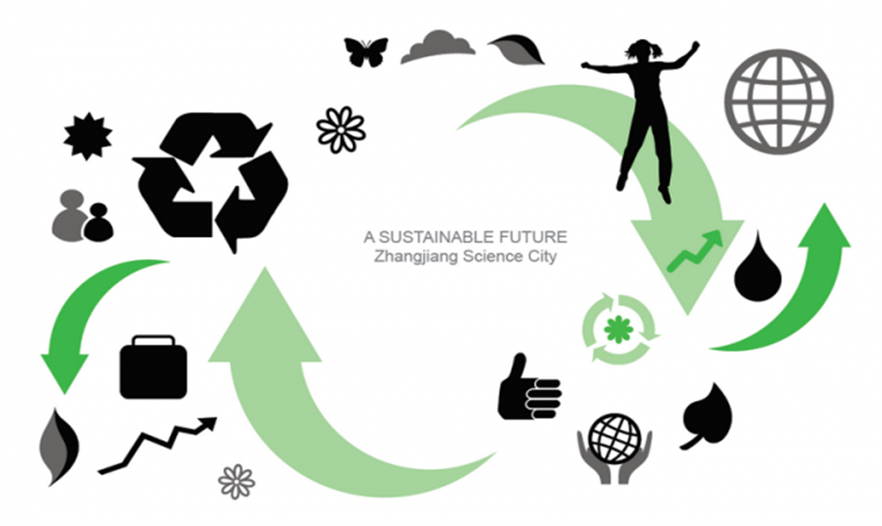

可持續發展的張江
我們認為可持續發展不僅僅與科學技術進步有關。最常見的分析模型指出：環境、社會和經濟是可持續發展過程中最為重要的三個支柱。在一些樹狀模型中認為環境是經濟發展和社會進步的基礎，環境制約著后兩者的長遠計劃。通常情況下對可持續發展模式的認知還是取決于三大要素的平衡發展。
在張江，我們專注于探討可持續發展方向上對城市空間環境及探究尺度產生重要影響的議題。通過這樣的方式我們將抓住對于開發策略重要的指導性意見。開發彈性，效應持久性，策略靈活性，功能多樣性，通過發展來修復和最小化對環境的影響以及經濟增長激勵都將是把控整個項目的核心研究方向。
我們所提議的整體設計策略包括：
1. 開放城市：一個合理的、在短距離內通過高效步行系統連接的城市框架以支持社會的、多樣的、高密度的、開放的、交互的、以及混合的城市功能開發。
2. 平衡的交通系統：高效的、環保的交通系統。
3. 海綿城市: 包含高效雨洪管理控制系統及水質量調控系統的水處理策略。
圖片版權歸KCAP所有
為了保證可持續策略在一個長遠的發展框架中得以實施，我們也希望在城市建設過程中可以有一個監控系統持續地在已取得的成效與希望達到的目標之間進行評估，必要時采取一定行動保證計劃的正常進行。
張江可持續雨洪管理——總體控制策略
上海市歷來重視對暴雨洪澇災害頻發，全球氣候變暖，海平面上升等環境問題的研究與對策探討。近年來，特大暴雨來襲，雨量超出排水系統容量，淹沒城市公路樓房設施的現象時有發生。我們的設計目標是必須保衛整個城市的設施和公民的生命安全， 定義切實可行的防洪分區，設計明確的防洪通道。
設計的防洪系統旨在抵御百年一遇的系統性季節洪水。為了更好的控制暴雨洪澇災害，設計提出了一個完善的藍綠通道，結合合理分布的雨洪滯留區的方案。優化現有和新分級的排水系統必須提供有效的排水通道，從小區到街道再到城市河道系統。防洪通道應與設計防洪分區內雨洪滯留區直接相連。主要的交通要道需要滿足一定的防洪需求。
分散式的蓄水系統將降低地塊內部的洪澇風險。整個系統將被設計成滿足十年一遇洪水，24小時內匯水到雨水管并排走的雨水管道網路。通常地表蓄水池和生態蓄水區域適宜作為城市公共空間。
張江可持續雨洪管理——水質策略
水是張江地區的已有的景觀中最寶貴的資源。這里的隨處可見的水系統非常獨特，不管在城市還是城郊地區都可作為排水，匯水的通道，并用來澆灌植物，灌溉作物。水質的提高是生活品質提高的關鍵 - 水應是公共領域內的可見，可觸，值得突出強調的元素。
• 在長期目標必須是改善外部供水系統的質量和并達到水質III類
• 在短期目標必須是制定內部水系統的生態系統，并達到Ⅱ類水質類
水凈化處理過程在綠色植物作為天然過濾器在公共綠色空間進行。凈化后循環使用的雨水既可以展示技術創新，又促進資源再利用的整體周期。結合生態技術來凈化水將成為張江智能城市建設的重要一步。
張江可持續雨洪管理——地表水系統網絡
規劃城市河渠系統連接外部區域地表水系，主要承擔雨洪疏導的功能，其水質受到外部水系和地下水的影響(四類水)。
城市水景觀為潔凈水源水景，可設置獨立的凈化循環系統，使之與河渠系統分離，只設置溢流出口。水景水源主要為周邊匯水區收集凈化的雨水(二類水)。其目的在于確保水質和水位可以根據城市空間需求進行分別設計，具有較大的靈活度。鼓勵濱水公共生活和親水活動。
除了河渠和水景之外，規劃保留周邊綠帶內的現狀水系，如灌溉渠和水塘。力求維持原有江南水鎮河湖交織的景觀肌理，并盡量保留城市未開發前的蓄洪空間容量。
張江可持續雨洪管理——集中雨洪滯留空間和淹沒區
在通常降雨情況下，地表徑流的延緩、滯留和下滲將完全在社區層面的分散式管理系統中解決。但仍然需要規劃集中滯留空間與淹沒區來應對極端降雨情況下的內澇風險。
10-20年一遇雨洪滯留空間被設置在東側公共使用強度較低的南北向綠帶內。
20-50年一遇雨洪滯留空間設置在西側南北向和中間東西向公共利用強度適中的綠帶內。
穿越城市東西向的指狀綠帶由于包涵了較密集的公共設施和較高的公共利用強度，規劃為只有在百年一遇的強降雨情況下才會被利用的泄洪通道，僅河渠雙側10至20米緩沖空間為淹沒區，并保留城市公園作為休閑游憩公共空間的功能。
張江可持續雨洪管理——分散式雨洪滯留系統與源頭控制
分散式雨洪管理系統是海綿城市最重要的組成部分之一，致力于在一般降雨情況下100%滯留和延緩社區內地表徑流，減輕其對城市市政設施管網的壓力。
城市公園和綠地可為社區提供短期雨水滯留和凈化功能，并結合雨水收集系統，為水景和綠化灌溉提供水源。
綠色屋頂，雨水花園，生態洼地和透水鋪裝在整個城市范圍內的應用不僅可以防止內澇，改善水質，并且可以提升生物多樣性和城市空間質量。通過特色區域和海綿城市啟動區的實施，逐步實現生態可持續發展城市的目標。
張江可持續雨洪管理——生態雨洪管理框架
海綿城市雨洪管理系統可分為兩個體系:社區層面的分散式滯留凈化系統用于正常降雨情況下的地表徑流管理。其目的在于通過源頭控制，從根本上控制開發后城市地塊的地表徑流溢速度和溢流量，降低對公共市政基礎設施網絡的壓力，從而降低洪澇風險。并結合雨水循環利用系統，改善水質，提升生物多樣性和城市空間品質。
城市層面的河渠網絡和綠帶系統為極端降雨情況提供了雨洪引導的途徑和集中滯留的空間。除規劃河渠系統，周邊綠帶內的現狀水系被盡量保留下來，維系城市典型景觀肌理和歷史文化傳承，并盡量保留未開發地區的蓄洪容量。同時考慮到濱河景觀帶和城市綠地的公共使用功能，針對具有不同使用強度的綠化空間，提出設置集中滯留區的不同指導原則。在滿足城市防洪防澇標準的前提下，保證城市開放空間的休閑、娛樂和游憩的公共使用功能。
Ramboll Studio Dreiseitl 安博戴水道雨洪管理策略將作為張江科技城環境可持續發展的基礎，與張江六大品質框架一起，共同創造出一座創新環境開放包容、創新主體高度集聚、創新要素自由流動、以及創新智慧國際領先的「活力大學」！
視頻鏈接:http://v.qq.com/boke/page/b/0/r/b0304f2xwxr.html
除特殊注明外，圖片版權歸：Ramboll Studio Dreiseitl 安博戴水道所有。
